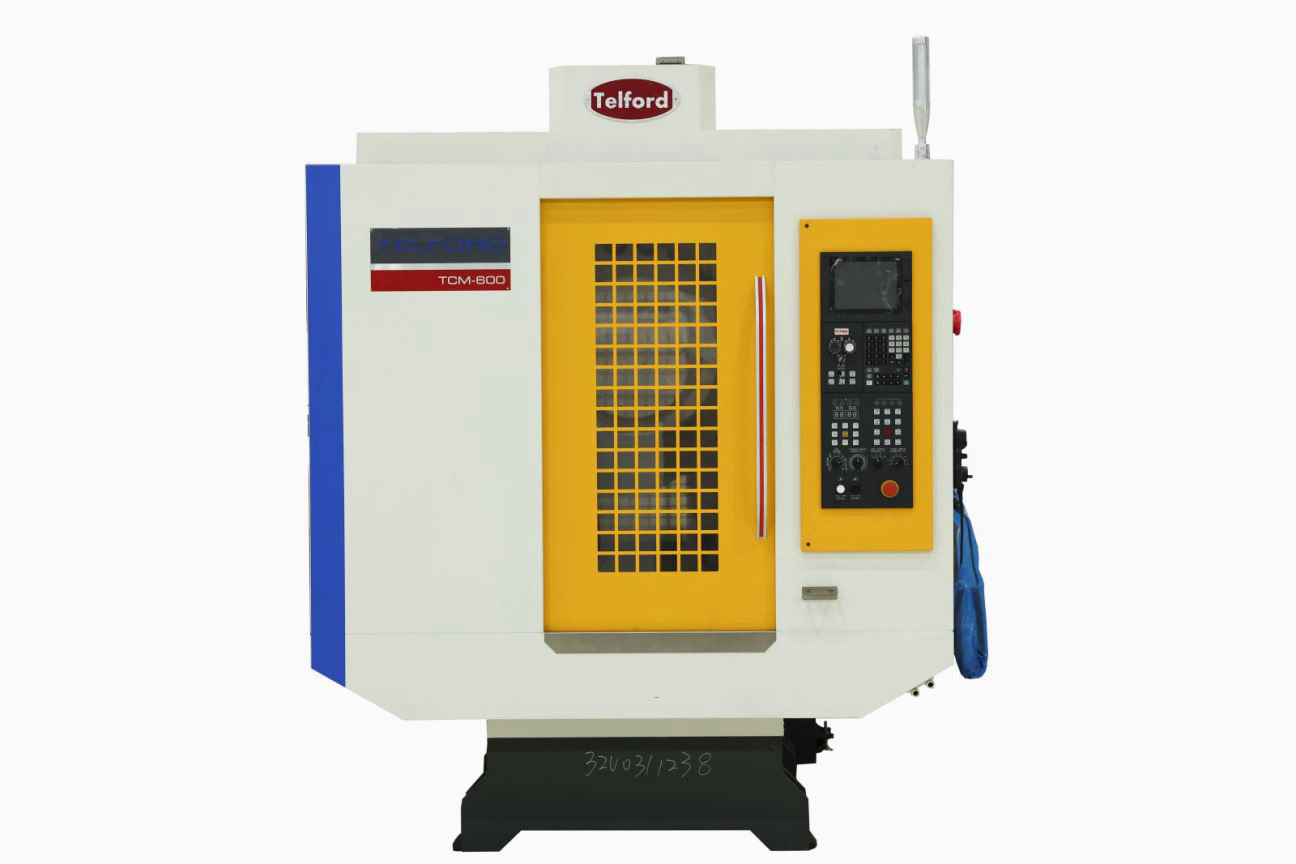

一、供貨范圍：鈦德福高速加工中心?機型：TCM-600 1臺
二、機床技術參數?
規格/機型 | 單位 | TCM-600主機 |
加工范圍 | ||
X軸行程(左右) | mm | 600 |
Y軸行程(前后) | mm | 400 |
Z軸行程(上下) | mm | 450 |
主軸鼻端至工作臺面距離 | mm | 170-620 |
主軸中心至立柱軌道面距離 | mm | 450 |
工作臺規格 | ||
工作臺尺寸?(X?軸方向) | mm | 700 |
工作臺尺寸?(Y?軸方向) | mm | 420 |
工作臺最大載重 | kg | 250 |
T型槽 | mm | 3-18-105 |
主軸規格 | ||
主軸轉速（皮帶式/直結式） | rpm | 15000rpm |
主軸電機功率 | kW | 5.5 |
主軸內孔錐度 | BT40 | |
進給系統 | ||
G00?快速進給?(X/Y/Z?軸) | m/min | 36/36/36 |
G01?切削進給 | mm/min | 1-10000 |
刀庫系統 | ||
刀庫容量 | pcs | 無 |
***機器尺寸 | ||
機器長度 | mm | 1730 |
機器寬度 | mm | 1700 |
機器高度 | mm | 2070 |
機器重量 | kg | 3200 |
主要零配件規格: ? ? ? ? ? ? ? ? ?標準附件:
1.螺桿 (日本) ? ? ? ? ? ? ? ? ? ?1. 三軸護罩
2.線軌 (德國) ? ? ? ? ? ? ? ? ? ?2.?打刀機構
3.主軸 (臺灣) ? ? ? ? ?? ??? ? ? 3.?基礎墊塊
4.五大鑄件(材質:FC300) ? ? ? ? ? ? ? ? ? 4. 基礎螺絲
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??5.?自動注油機
? ? ? ? ? ? ?6.?三軸連軸器
